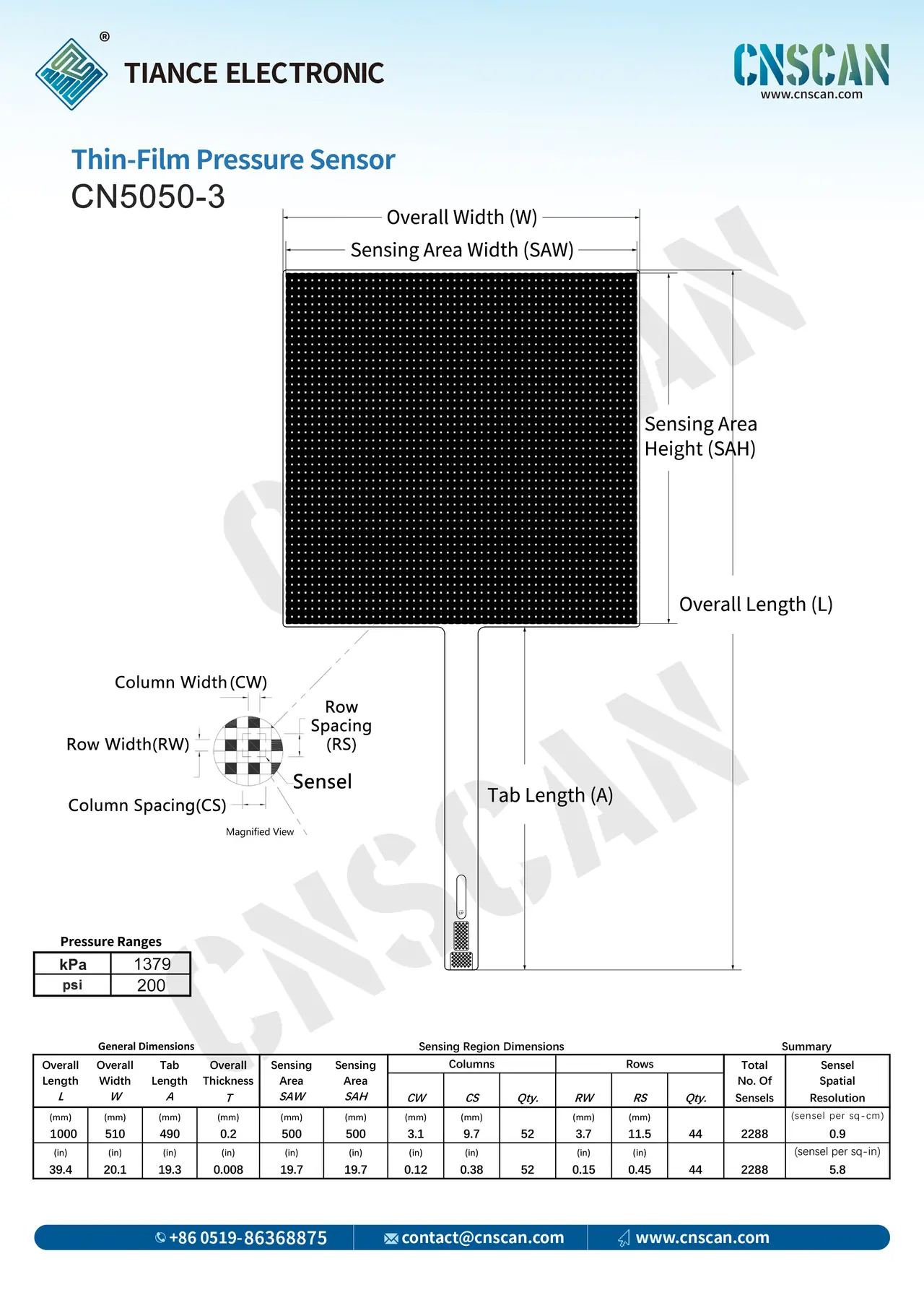

SPECIFICATION
| General Dimensions | Sensing Region Dimensions | Summary | ||||||||||||
| Overall Length
L |
Overall
Width W |
Tab
Length A |
Overall
Thickness T |
Sensing Area
SAW |
Sensing Area
SAH |
Columns | Rows | Total
No. Of Sensels |
Sensel
Spatial Resolution |
|||||
|
CW |
CS |
Qty. |
RW |
RS |
Qty. |
|||||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (sensel per sq-cm) | ||||
| 1000 | 510 | 490 | 0.2 | 500 | 500 | 3.1 | 9.7 | 52 | 3.7 | 11.5 | 44 | 2288 | 0.9 | |
| (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (sensel per sq-in) | ||||
| 39.4 | 20.1 | 19.3 | 0.008 | 19.7 | 19.7 | 0.12 | 0.38 | 52 | 0.15 | 0.45 | 44 | 2288 | 5.8 | |
