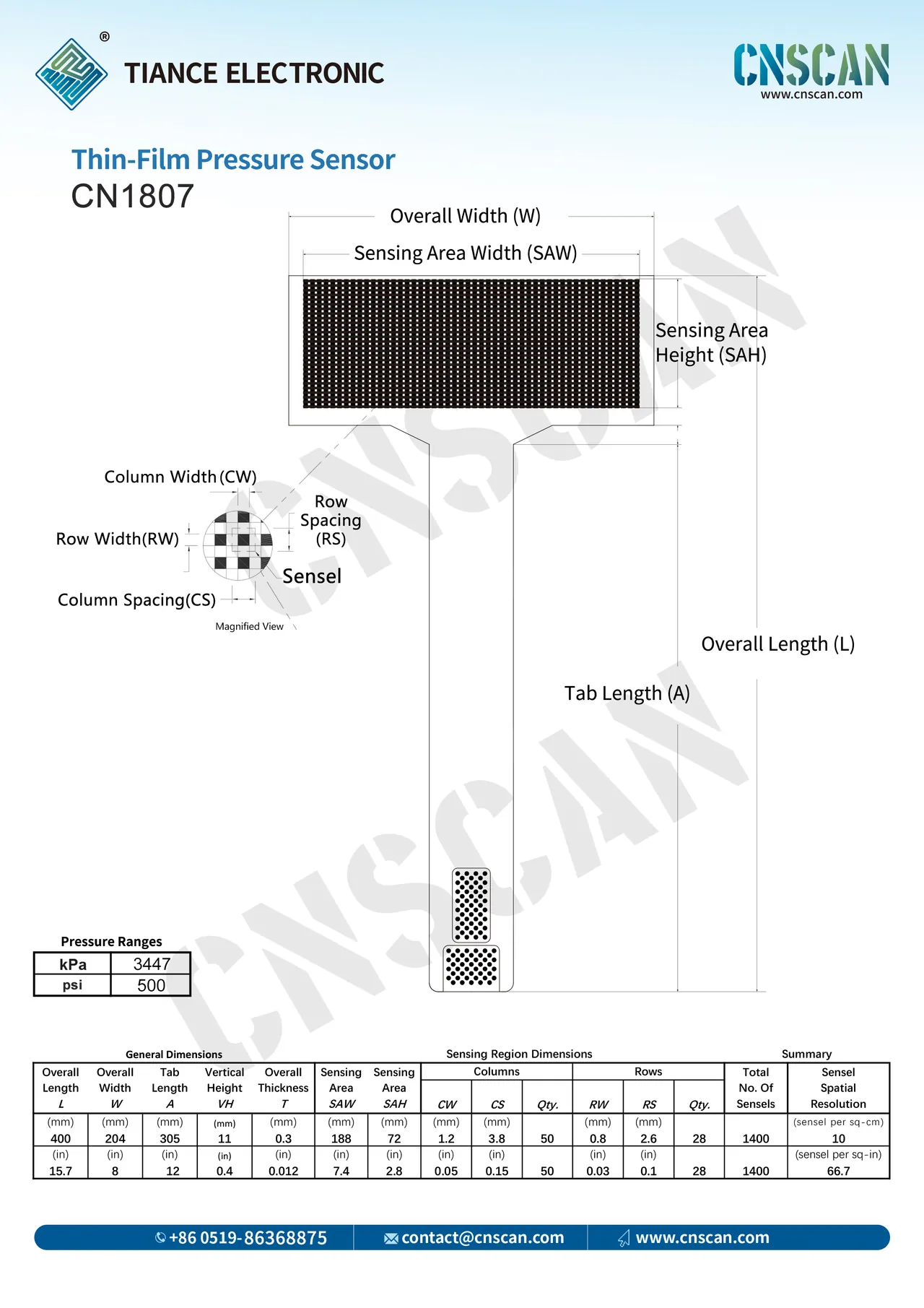

SPECIFICATION
| General Dimensions | Sensing Region Dimensions | Summary | ||||||||||||
| Overall Length
L |
Overall
Width W |
Tab
Length A |
Vertical Height
VH |
Overall
Thickness T |
Sensing Area
SAW |
Sensing Area
SAH |
Columns | Rows | Total
No. Of Sensels |
Sensel
Spatial Resolution |
||||
|
CW |
CS |
Qty. |
RW |
RS |
Qty. |
|||||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (sensel per sq-cm) | |||
| 400 | 204 | 305 | 11 | 0.3 | 188 | 72 | 1.2 | 3.8 | 50 | 0.8 | 2.6 | 28 | 1400 | 10 |
| (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (sensel per sq-in) | |||
| 15.7 | 8 | 12 | 0.4 | 0.012 | 7.4 | 2.8 | 0.05 | 0.15 | 50 | 0.03 | 0.1 | 28 | 1400 | 66.7 |
