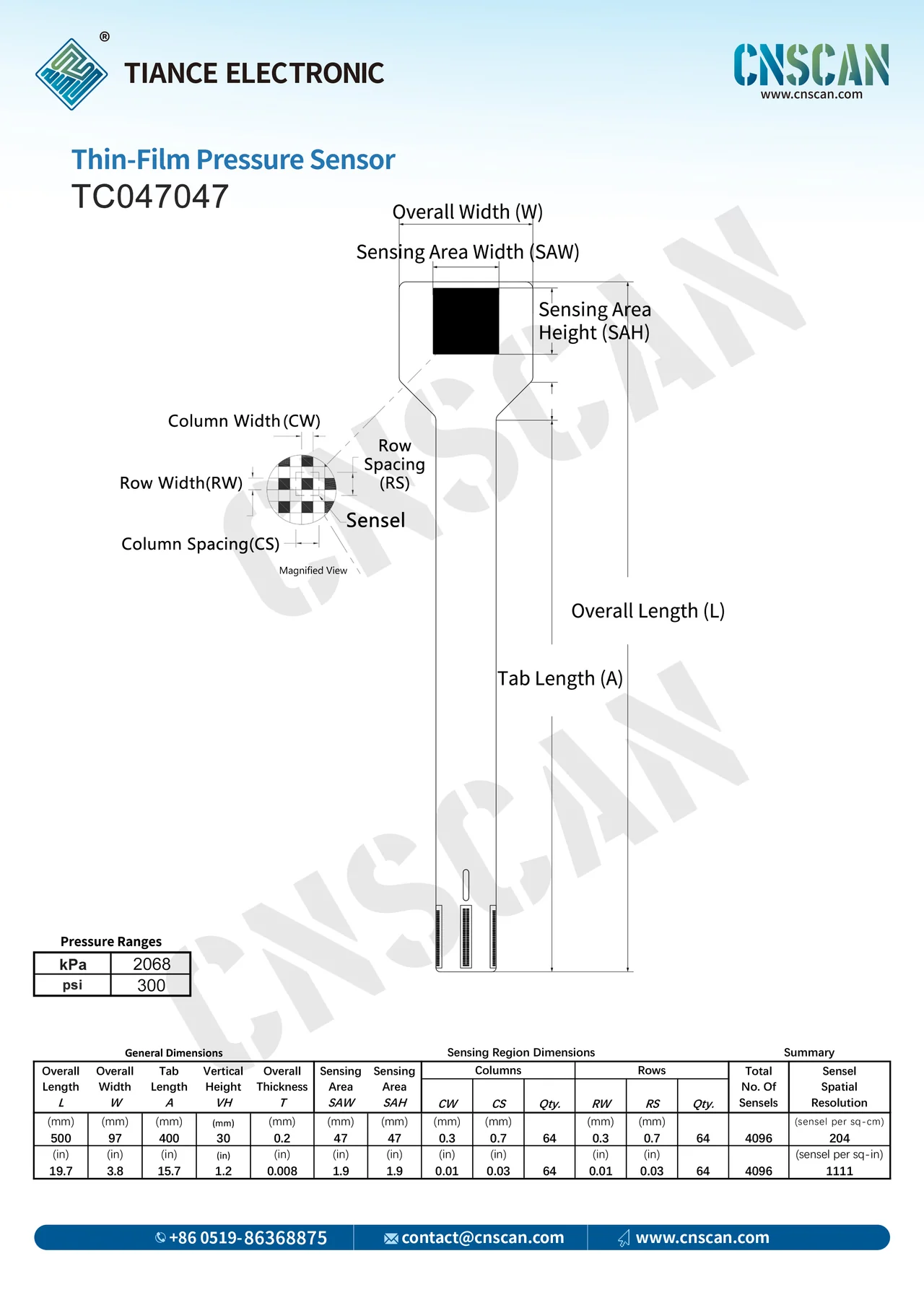

SPECIFICATION
| General Dimensions | Sensing Region Dimensions | Summary | ||||||||||||
| Overall Length
L |
Overall
Width W |
Tab
Length A |
Vertical Height
VH |
Overall
Thickness T |
Sensing Area
SAW |
Sensing Area
SAH |
Columns | Rows | Total
No. Of Sensels |
Sensel
Spatial Resolution |
||||
|
CW |
CS |
Qty. |
RW |
RS |
Qty. |
|||||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (sensel per sq-cm) | |||
| 500 | 97 | 400 | 30 | 0.2 | 47 | 47 | 0.3 | 0.7 | 64 | 0.3 | 0.7 | 64 | 4096 | 204 |
| (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (in) | (sensel per sq-in) | |||
| 19.7 | 3.8 | 15.7 | 1.2 | 0.008 | 1.9 | 1.9 | 0.01 | 0.03 | 64 | 0.01 | 0.03 | 64 | 4096 | 1111 |
